High Power Semiconductor

B1500A

반도체 디바이스 분석기

Main 1
Main 2
Main 3
Main 4
Main 5

Thumb 1
Thumb 2
Thumb 3
Thumb 4
Thumb 5

Download

목록으로
상세정보

3_B1500A 以묎컙硫�.jpg

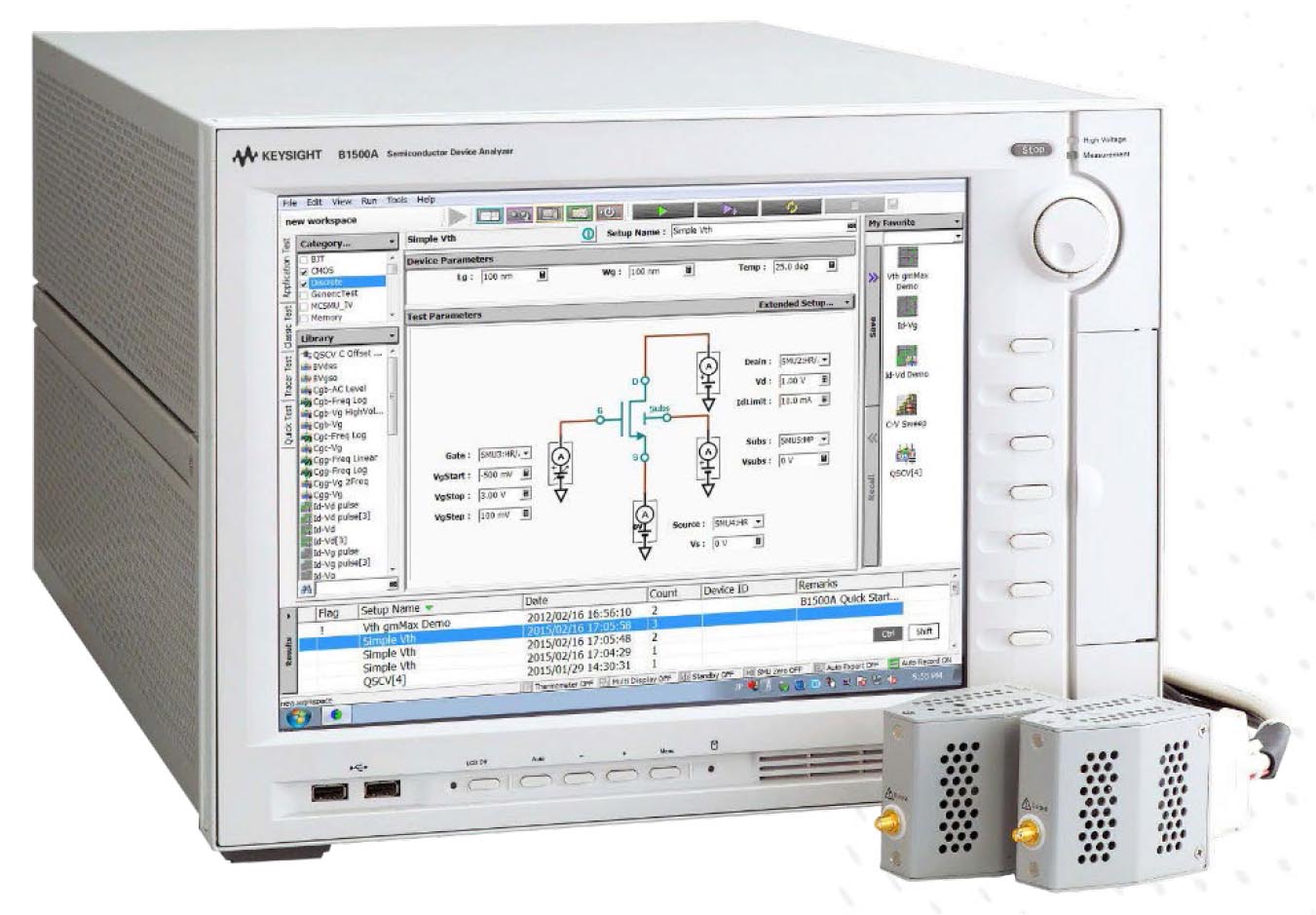

KEYSIGHT B1500A 반도체 파라미터 분석기는 IV, CV, 펄스/동적 IV 등을 지원하는 올인원 디바이스 특성화 분석기입니다.

메인프레임 및 플러그인 모듈은 대부분의 전자 디바이스는 물론 재료, 반도체 및 액티브/패시브 콤포넌트의 특성을 분석합니다.

B1500A 반도체 파라미터 분석기 모듈러 아키텍처는 필요에 따라 업그레이드할 수 있는 유연성을 제공합니다.


ㆍWindows®XP Professional OS 및 EasyEXPERT 소프트웨어가 탑재된 PC 기반 계측기

ㆍ전류-전압(IV), 캐패시턴스-전압(CV), 펄스 발생, 빠른 IV 및 시간 도메인 측정을 위한 원박스 솔루션

ㆍ소스 모니터 장치(SMU) 및 기타 모듈 유형(MFCMU, HV-SPGU 및 WGFMU)을 위한 모듈 슬롯 10개

ㆍ0.1fA 및 0.5µV까지 전류-전압(IV) 측정 지원

ㆍ준정적 및 중간 주파수 캐패시턴스-전압(CV) 측정 지원

ㆍ펄스 IV, NBTI 및 RTS 노이즈(RTN) 측정과 같이 다양한 테스트에서 정확하고 빠른 IV 및 시간 도메인 측정 지원


怨꾩륫湲�_2 (1).png



 모듈

필요한 슬

롯수

주요 사항

 B1510A HPSMU

 2

 최대 200V, 1A 전력. 10fA 전류 분해능

 B1511A MPSMU

 1

최대 100V, 100mA 전력, 10fA 전류 분해능

 B1517A HRSMU

 1

 최대 100V, 100mA, 1fA 전류 분해능

 E5288A ASU

 NA

최대 100V, 100mA 전력, 100aA 전류 분해능

 B1520A MFCMU

 1

1kHz ~ 5MHz, SMU를 이용한 최대 100V DC 바이어스

 B1525A HV-SPGU

 1

최소 25ns의 펄스 폭, 10ns의 전이 시간, 3레벨 펄스를 이용한 최대 40V

 B1530A WGFMU

 1

최소 50ns의 펄스 폭, 10V의 피크 투 피크 출력, 5ns의 전류 또는 전압 측정 샘플링 속도
